VARIO FIX das Deck aufgebaut
Mit megawood® VARIO FIX bieten wir Ihnen ein durchdachtes Unterkonstruktionssystem. In Kombination mit den einklickbaren Konstruktionsbalken und Rastklammern ist der Bau der neuen Terrasse vor allem auf unebenem Untergrund besonders schnell möglich. Einfache Handhabung, stufenlose Verstellbarkeit und schnelle Verlegung sind die Eigenschaften, die den von megawood® entwickelten Mechanismus auszeichnen. Zeitraubende vorbereitende Arbeiten wie z. B. das Vorbohren in Beton gehören der Vergangenheit an.
Dank des 360° Kugelkopfes ist ein Neigungsausgleich von bis zu 10 % problemlos umsetzbar. Und mit der extrem flexiblen und stufenlosen Höheneinstellung sind selbst bestehende, unebene Bodenbeläge in kürzester Zeit perfekt überbaut.
Schwimmende Verlegung mit gutem Gewissen
Der VARIO FIX Standfuß hat wegen seines Betonkerns ein hohes Eigengewicht. Damit erfüllt er die Mindestanforderungen für eine schwimmende Verlegung in der Fläche und ist ideal geeignet für die Montage auf Dachterrassen. Die Materialien, aus denen der Standfuß besteht, sind selbstverständlich recycelbar.
Den „Bauplan Terrassensystem mit VARIO FIX“ finden Sie im Downloadbereich.
Dank des 360° Kugelkopfes ist ein Neigungsausgleich von bis zu 10 % problemlos umsetzbar. Und mit der extrem flexiblen und stufenlosen Höheneinstellung sind selbst bestehende, unebene Bodenbeläge in kürzester Zeit perfekt überbaut.
Schwimmende Verlegung mit gutem Gewissen
Der VARIO FIX Standfuß hat wegen seines Betonkerns ein hohes Eigengewicht. Damit erfüllt er die Mindestanforderungen für eine schwimmende Verlegung in der Fläche und ist ideal geeignet für die Montage auf Dachterrassen. Die Materialien, aus denen der Standfuß besteht, sind selbstverständlich recycelbar.
Den „Bauplan Terrassensystem mit VARIO FIX“ finden Sie im Downloadbereich.
VARIO FIX I (40 - 143 mm)
- Höhe Aufnahme zwischen 40 und 143 mm
- Neigungsausgleich bis zu 10 % problemlos möglich
- Kugelkopf ermöglicht eine bewegliche Aufnahme
- Aufnahme für 40 x 60 und 80 x 60 mm Konstruktionsbalken
VARIO FIX II (44 - 242 mm)
- Höhe Aufnahme zwischen 44 und 242 mm
- Neigungswinkel bis zu 10 % problemlos möglich
- Kugelkopf ermöglicht eine bewegliche Aufnahme
- Aufnahme für 40 x 60 und 80 x 60 mm Konstruktionsbalken
VARIO FIX I
(40 - 143 mm)
(40 - 143 mm)
mit Konstruktionsbalken 80 x 60 mm
- Kiesplanum mit 2% Gefälle (in Längsrichtung der Diele)
- Beispiel mit 21 mm Diele
- Beispiel mit 21 mm Diele
mit Konstruktionsbalken 40 x 60 mm
- Kiesplanum mit 2% Gefälle (in Längsrichtung der Diele)
- Beispiel mit 21 mm Diele
- Beispiel mit 21 mm Diele
VARIO FIX II
(44 - 242 mm)
(44 - 242 mm)
mit Konstruktionsbalken 80 x 60 mm
- Kiesplanum mit 2% Gefälle (in Längsrichtung der Diele)
- Beispiel mit 21 mm Diele
- Beispiel mit 21 mm Diele
mit Konstruktionsbalken 40 x 60 mm
- Kiesplanum mit 2% Gefälle (in Längsrichtung der Diele)
- Beispiel mit 21 mm Diele
- Beispiel mit 21 mm Diele
„Unser neues Unterkonstruktionssystem VARIO FIX ermöglicht in Kombination mit dem neuen Unterkonstruktionsbalken eine Spannweite von max. 1.000 mm. Die flexible Höhenverstellbarkeit und der Geländeausgleich bis zu 10% bieten unendliche Möglichkeiten. Eine Entwicklung, auf die mein Team und ich sehr stolz sind.“
Thomas Henke, Leiter Konstruktion
Neigungsausgleich
VARIO FIX mit Konstruktionsbalken 80 x 60 - Neigungsausgleich bis zu 10 % möglich
VARIO FIX mit Konstruktionsbalken 40 x 60 mm - Neigungsausgleich bis zu 10 % möglich
Kugelkopf
Bewegliche Aufnahme durch Kugelkopf
Besonderheiten im Aufbau
Verlegung auf Gehrung für L-, U-, O- Terrassen
• Doppelte Unterkonstruktion entlang des 45° Schnittes.
• Beidseitig in das Gehrungsprofil das Dichtungsband einkleben.
• Diele nur 10 mm in Gehrungsprofil ein-schieben, um Ausdehnung zu gewährleisten.
• Am Schräg- oder Gehrungsschnitt werden kurze Dielenstücke (die mit weniger als 3 Rastklammern oder Clips an der UK befestigt werden können) von oben mit dem Konstruktionsbalken verschraubt. (Schraube M6 x 40 mm)
• Beidseitig in das Gehrungsprofil das Dichtungsband einkleben.
• Diele nur 10 mm in Gehrungsprofil ein-schieben, um Ausdehnung zu gewährleisten.
• Am Schräg- oder Gehrungsschnitt werden kurze Dielenstücke (die mit weniger als 3 Rastklammern oder Clips an der UK befestigt werden können) von oben mit dem Konstruktionsbalken verschraubt. (Schraube M6 x 40 mm)
Ebenerdiger Aufbau und Lüftungsgitter
• Terrassendeck wird ebenerdig aufgebaut und bildet eine Ebene mit der umlaufenden Geländekante.
• Abstand der Dielen von mind. 20 mm zu aufgehenden, festen Bauteilen muss stets eingehalten werden.
• Das ebenerdige Deck kann mit geschlossener Fuge ausgeführt werden, wenn zwingend Aufbauhöhe ab 161 mm, zwingend mind. 2% Dielenlängsgefälle und umlaufend Lüftungsgitter oder andere bauliche Maßnah-men zur ausreichenden Unter- bzw. Hinterlüf-tung eingehalten werden.
• Ebenerdigen Aufbau von Dielen mit 5 mm Fuge nur in Verbindung mit Lüftungsgitter umsetzen.
• Verwendung des Lüftungsgitters (auch im aufgesetzten Deck oder bei geschlossener Fuge), um die Luftzirkulation unter der Terrasse zu verbessern und eine längere Lebensdauer des gesamten Decks zu erreichen.
• Abstand der Dielen von mind. 20 mm zu aufgehenden, festen Bauteilen muss stets eingehalten werden.
• Das ebenerdige Deck kann mit geschlossener Fuge ausgeführt werden, wenn zwingend Aufbauhöhe ab 161 mm, zwingend mind. 2% Dielenlängsgefälle und umlaufend Lüftungsgitter oder andere bauliche Maßnah-men zur ausreichenden Unter- bzw. Hinterlüf-tung eingehalten werden.
• Ebenerdigen Aufbau von Dielen mit 5 mm Fuge nur in Verbindung mit Lüftungsgitter umsetzen.
• Verwendung des Lüftungsgitters (auch im aufgesetzten Deck oder bei geschlossener Fuge), um die Luftzirkulation unter der Terrasse zu verbessern und eine längere Lebensdauer des gesamten Decks zu erreichen.
Verlegung im Schiffsverband

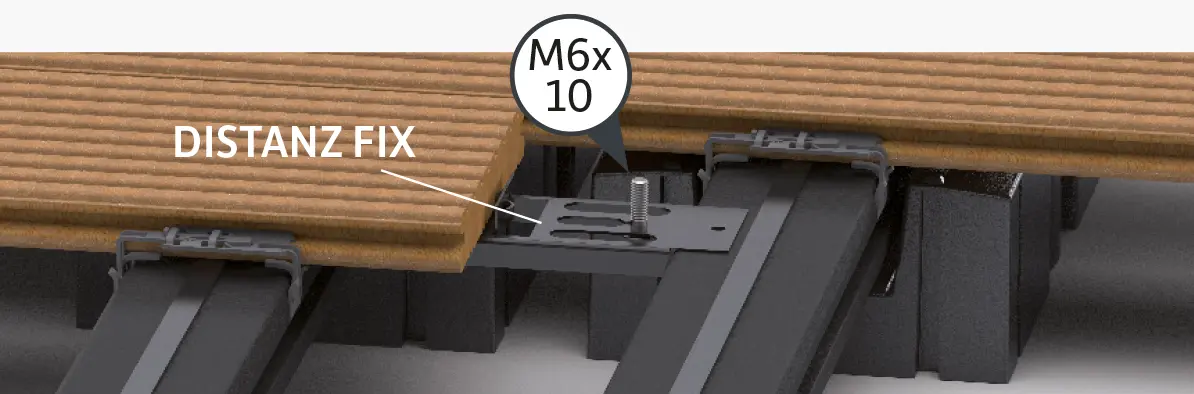

• Der Distanz Fix wird zur Ausbildung des Abstandes der Stoßfugen zwischen den doppelten Konstruk-tionsbalken positioniert.
• Bei Verwendung des Distanz Fixes muss jeder Konstruktionsbalken mit einem Sicherungsband versehen werden. Sicherungsband muss neben dem Distanz Fix angebracht werden, dieser darf nicht auf dem Band aufliegen.
Aufbau auf Dachterrasse oder alten Stein-/Steinzeugbelägen
• Beim Aufbau auf Dachbahnen, altem Stein oder auf alten Steinzeugbelägen ist der VARIO FIX auf geeigneten Bautenschutzmatten zu positionieren. Auf ausreichend dimensionierte Entwässerung achten, um vollständigen Wasserabfluss zu gewährleisten.
• Den VARIO FIX auf ausreichend dimensionierte Gummipads positionieren und nicht direkt auf den alten Belag stellen.
WICHTIG! Art des Aufbaus mit Architekten oder Fachfirma abstimmen. Es ist empfehlenswert, die Dachterrasse mit einer Kiesregole (Körnung 32 x 64 mm) einzufassen.
• Den VARIO FIX auf ausreichend dimensionierte Gummipads positionieren und nicht direkt auf den alten Belag stellen.
WICHTIG! Art des Aufbaus mit Architekten oder Fachfirma abstimmen. Es ist empfehlenswert, die Dachterrasse mit einer Kiesregole (Körnung 32 x 64 mm) einzufassen.
